骨架油封尺寸圖紙、尺寸標示及公差標準

分類:行業新聞 發布:2021-03-29 09:21:13 瀏覽:6236次 Tag:

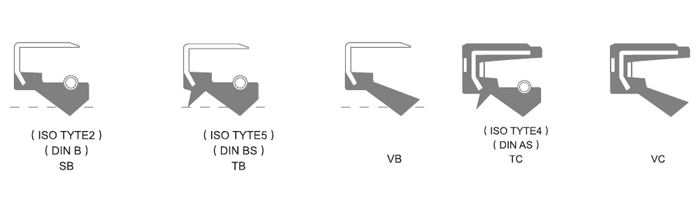

金屬外殼之油封
一般均作表面研磨以達密封之效果。
橡膠外殼油封
尤其使用在鋁、銅及陶瓷等較脆弱之配套孔其效果更佳。

備注:1、SB/TB/VB型之油封依據客人之訂單生產。
            2、TC油封(NBR70)有現貨供應。

骨架油封尺寸標示及公差標準

ISO/R286 H8

GB9877.1-88

軸徑及孔徑之名義尺寸

油封配套孔徑之公差

油封配套軸徑之公差

配合軸徑大于至

主唇口公差

副唇口公差

6.00 TO 10.00

-0.000/+0.020

+0.000/-0.090

5-30

-0.5/-1.3

-0.15/-0.45

10.01 TO 18.00

-0.000/+0.027

+0.000/-0.110

30-60

-0.8/-1.7

-2.0/-0.60

18.01 TO 30.00

-0.000/+0.033

+0.000/-0.130

60-80

-1.0/-2.0

-0.25/-0.75

30.01 TO 50.00

-0.000/+0.039

+0.000/-0.160

80-130

-1.2/-2.6

-3.0/-0.90

50.01 TO 80.00

-0.000/+0.046

+0.000/-0.190

130-250

-1.5/-3.3

-0.40/-1.05

80.01 TO 120.00

-0.000/+0.054

+0.000/-0.220

250-400

-2.0/-4.0

-0.50/-1.30

120.01 TO 180.00

-0.000/+0.063

+0.000/-0.250







180.01 TO 250.00

-0.000/+0.072

+0.000/-0.290







250.01 TO 315.00

-0.000/+0.081

+0.000/-0.320







315.01 TO 400.00

-0.000/+0.089

+0.000/-0.360







400.01 TO 500.00

-0.000/+0.097

+0.000/-0.400









GB13871-92

尺寸(外徑)大于至

外露骨架型(外徑公差)

內包骨架型(外徑公差)

外露骨架型(圓度公差)

內包骨架型(圓度公差)

高度公差

≤10

≥10

50以下(含50)

+0.20/+0.08

+0.30/+0.15

0.18

0.25

±0.3

±0.4

50-80

+0.23/+0.09

+0.35/+0.20

0.25

0.35

±0.3

±0.4

80-120

+0.25/+0.10

+0.35(0.45)/+0.2

0.30

0.50

±0.3

±0.4

120-180

+0.28/+0.12

+0.45(0.50)/+0.25

0.40

0.65

±0.3

±0.4

180-300

+0.35/+0.15

+0.45(0.55)/+0.25

外徑的0.25%

0.80

±0.3

±0.4

300-440

+0.45/+0.20

+0.55(0.65)/+0.30

外徑的0.25%,
但不超過0.9

1.00

±0.3

±0.4

  *SN70-TC00501506BA *TC=產品型式 *S=骨架油封 *005=內徑 *N=NBR(參照材料物性表) *015=外口 *70=70邵氏度(材料硬度) *06=高度
